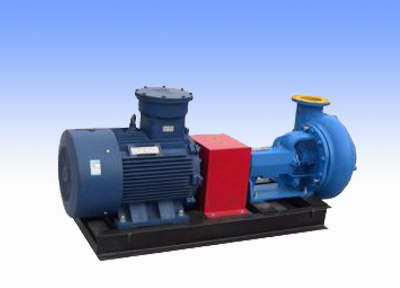

概述
该泵主要针对低压灌浆系统中抽送浆料这一关键环节而设计开发
的，它采用轴向吸入结构，轴颈达21/2英寸，过流部件均为抗磨铸
铁，绝大多数零件可以互换，具有操作简便、可靠、耐用、易于维护
等优点。
1、SB砂泵工5种口径24种规格，均使用两种通用轴承体，设计结构简单，更大程度地减少了备用件的种类。
2、SB砂泵按标准设计有填料密封腔和机械密封装置，通过改变封密和端盖，就可以使泵从填料密封形式改变为机械密封形式，从而可靠地保证了泵的密封。
3、SB砂泵采用双列脂润滑轴承，可以保证泵长时间正常运转。
4、SB砂泵曾在气候条件极为恶劣的加拿大北部的冬季及美国阿拉斯加的夏季使用过两年，结果表明，除了填料和润滑剂的正常消耗外，几乎没有其他任何维护费用。

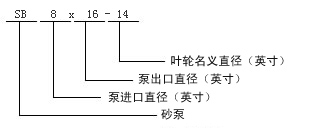

型号说明

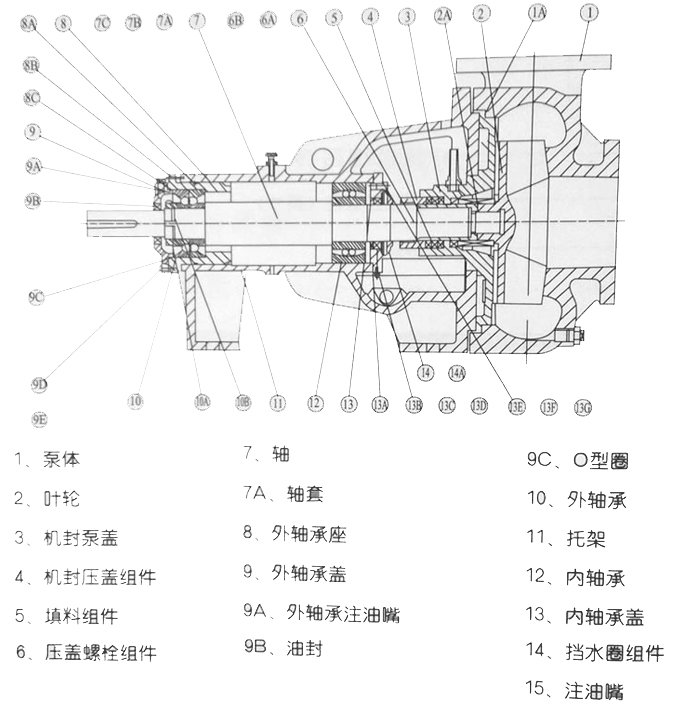

结构简图

结构说明
1、与普通泵相比，该泵泵体重而结实，经久耐用，因其强度特殊，故壁厚也比一般泵要厚些，寿命也相对较长。该泵为离心设计，叶轮与泵体的轴向间隙均相同。该泵可轴送流线型液体，泵体为环形流通，可消除涡流和气蚀，亦可减轻轴承的径向载荷。由于该泵进口管径合理，故其必须吸入压力较低。泵体密封处采用凹槽结构以防止液流脱离叶轮。
2、该泵叶轮为开式，可排除封闭式叶轮种出现的回流现象，此叶轮的设计可减少涡流、降低径向和轴向载荷（压力），使液流能平稳流动。因无需一般棒的高压冲洗，故泵体的磨损也相对小。该叶轮的设计允许从叶轮出来的液流与回液混和以减小泵的磨损。开式叶轮具有非外露叶轮螺母或轴螺纹，装上叶轮后，螺纹的保护是通过-“o”型圈来实现的。该泵及叶轮的设计与普通泵相比，大大提高了使用寿命。
3、该泵轴直径较大，当承受重载时，可将弯曲度减少到较低，从而相应地延长了填料的寿命。当由填料引起的磨损时，只需更换轴套，不必更换轴。轴套和机封的更换不必将轴从泵上拆下来。
4、该泵轴承维修方便，外轴承总成是由两个具有高负荷旋转的向心止推轴承组成的，内轴承为一个重型双列球轴承，能承受轴高的径向负载，以补偿使用大叶轮和重载条件。该泵只许使用较好的轴承。
5、填料箱压盖将封密与填料箱的功能融为一个可更换的整体，一支螺栓安装在与填料箱相对应的中开面上。填料箱内可用填料或机封进行密封，此中分（开）式设计使得密封件更易被可靠地压住。
6、此机封为采用优质材料做成的，再加之优化设计，故其具有良好的工作性能。该机封所有的金属部件均为316不锈钢制成，弹性材料为氟化橡胶做成，动环和静环密封端均为碳化钨。
7、该泵过流部件包括填料箱、叶轮和泵体。它们采用优质球墨铸铁做成，具有优良的性能。这些部件经过加工并检验后，需进行淬火和热处理，使其达到一定的硬度（HRC40-44），这样不仅使泵能适应恶劣环境，而且大大提高了泵的工作寿命。

性能参数

型号	电机功率 （KW）	流量 （m3/h）	扬程 （m）	效率 （%）	轴功率 （kw）	气蚀余量 （m）	电制
SB 8x6-14	75Kw	320m3/h	40m	65%	53.63	5	50HZ
SB 8x6-12		355m3/h	43m	66%	59.5	4.8	60HZ
SB 8x6-13	55Kw	290m3/h	33m	64%	40.7	5.5	50HZ
SB 6x5-12		196m3/h	48m	61%	42	3	60HZ
SB 6x5-13	45Kw	180m3/h	34m	60%	27.8	3	50HZ
SB 5x4-14		149m3/h	61m	58%	42.7	4.6	60HZ
SB 6x5-12	37Kw	160m3/h	30m	60%	22	3	50HZ
SB 5x4-12		112m3/h	45m	58%	23.7	4.6	60HZ
SB 6x5-11	30Kw	200m3/h	21m	62%	18.5	2.5	50HZ
SB 5x4-11		112m3/h	37m	57%	19.8	4.6	60HZ
SB 5x4-12	22Kw	90m3/h	30m	56%	13.1	4.5	50HZ
SB 5x4-10		105m3/h	30m	57%	15.1	4.2	60HZ
SB 5x4-11	18.5Kw	90m3/h	24m	56%	10.5	4.5	50HZ
SB 4x3-12		55m3/h	46m	48%	14.4	4	60HZ
SB 4x3-13	15Kw	50m3/h	40m	48%	11.3	4.5	50HZ
SB 4x3-11		54m3/h	35m	47%	10.9	4	60HZ
SB 4x3-12	11Kw	45m3/h	30m	47%	7.8	4	50HZ
SB 3x2-12		28m3/h	45m	40%	8.6	3.1	60HZ
SB 3x2-12	7.5Kw	45m3/h	24m	46%	6.4	4	50HZ
SB 3x2-11		25m3/h	35m	41%	5.8	3.1	60HZ
SB 3x2-11	5.5Kw	20m3/h	23m	39%	3.2	3	50HZ
