GMZ渣浆泵

2008-08-25

高效耐磨渣浆泵是单级、单吸、轴向吸入悬臂卧式离心泵。可广泛用于新型建材、冶金、矿山、电力、煤矿、洗煤、水利、化工、轻工、石油等行业输送含有较大固体物料的腐蚀性或腐蚀性浆体。

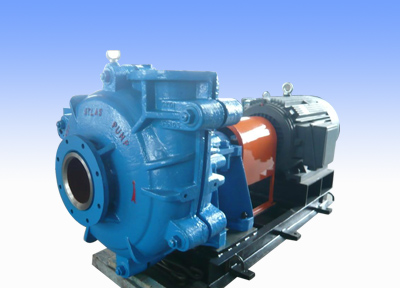

　　GMZ（D）型离心式渣浆泵
　　GMZ型为双壳泵；GMZD型为单壳泵。单壳泵的特点：设计轻巧，拆装方便。过流部件均采用高强度耐磨合金材质，适用于输送强腐蚀、高浓度、大颗粒的渣浆。在泵的最大工作压力范围内，可多级串联使用。
　　根据抽吸介质的不同，具有可互换的各种材质的过流部件。

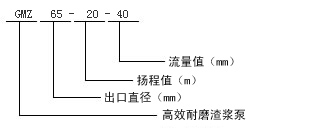

型号说明

GMZ（D）型泵性能表

型号	流量（m3/h）	扬程（m）	转速（r/min）	必须汽蚀余量（m）	效率（%）	配套电机
型号	流量（m3/h）	扬程（m）	转速（r/min）	必须汽蚀余量（m）	效率（%）	型号	功率kw
GMZ(D)40-10-15	8 15 18	10.6 10 9.7	1420	3.5	38 48 50	Y100L2-4	3
GMZ(D)50-15-15	8 15 18	16 15 13	1420	3.5	40 50 49	Y100L2-4	3
GMZ(D)50-60-80	45 80 95	65 60 53	2950	4.2	40 50 50	Y200L1-2	30
GMZ(D)50-80-60	30 60 72	85 80 70	2950	3.5	38 50 49	Y200L2-2	37
GMZ(D)65-15-40	20 40 50	16 15 13.2	970	4.5	35 50 47	Y160L-6	11
GMZ(D)65-20-40	25 40 80	24 22 21	1460	4.5	43 59 61	Y160M-4	11
GMZ(D)65-20-80	40 80 100	25.1 24.4 19.7	1460	4	58 72 69.6	Y160L-4	15
GMZ(D)65-30-70	35 70 85	37.7 34 32	1470	4	34 52 54	Y180M-4	18.5
GMZ(D)65-30-80	40 80 100	35 34 30	1470	4	44 55 57	Y180M-4	18.5
GMZ(D)80-20-110	60 110 130	26 22 20.6	1470	4.5	64.8 70 72	Y180M-4	18.5
GMZ(D)80-50-120	60 120 140	55 51 49	1480	4.5	34 52 53	Y225S-4	37
GMZ(D)100-18-170	90 170 200	21 16 14.5	970	4.5	54 56 60	Y200L2-6	22
GMZ(D)100-24-120	60 120 140	26.8 24 23	980	4	43 62 66	Y225M-6	30
GMZ(D)100-25-200	100 200 220	30 25 22	1470	4.8	65.5 84.6 78.5	Y200L-4	30
GMZ(D)100-27-140	70 140 170	31 27 24	1480	4.5	53 63 62	Y180L-4	22
GMZ(D)100-30-80	40 80 100	34.2 32.2 30.2	970	3.5	35 55 39.5	Y200L2-6	22

型号	流量（m3/h）	扬程（m）	转速（r/min）	必须汽蚀余量（m）	效率（%）	配套电机
型号	流量（m3/h）	扬程（m）	转速（r/min）	必须汽蚀余量（m）	效率（%）	型号	功率kw
GMZ(D)100-30-140	80 140 160	35.5 33.7 33	1480	3.8	41 54.4 56	Y200L-4	30
GMZ(D)100-30-200	100 200 240	34 30 28	1480	4.8	53 64 63	Y225S-4	37
GMZ(D)100-35-250	130 250 300	38 35 28	1480	5	54 68 71	Y250M-4	55
GMZ(D)100-40-50	30 50 60	37 40 39	1470	4.5	20 31 36	Y180L-4	22
GMZ(D)100-40-200	120 200 240	53.7 49.9 14	1480	4.6	56 71 40	Y250M-4	55
GMZ(D)100-52-80	40 80 100	56 55 53	1480	4	43.3 56 58	Y225M-4	45
GMZ(D)100-60-80	40 80 120	62.2 62.4 60	1480	4	21 39 49	Y225M-4	45
GMZ(D)100-60-200	90 195 240	71.3 69.3 67.3	1480	4.5	33 52.4 59	Y280M-4	90
GMZ(D)100-70-180	120 180 210	78 77 76	1480	4.5	47 58 63.3	Y315S-4	110
GMZ(D)100-80-200	100 200 240	82 80 76	1480	4.5	31 55 56	Y315S-4	110
GMZ(D)100-95-250	120 250 300	104.8 102.9 99.3	1485	5	36 63 69	Y315L1-4	160
GMZ(D)100-140-120	60 120 140	142.8 142.9 142	1480	4.5	20 34 38	Y355ML2-4	250
GMZ(D)150-25-500	300 500 600	28 25 20	980	5	53 65 67	Y280M-6	55
GMZ(D)150-30-320	200 320 360	29.4 28.4 26.9	980	4.8	52 67 68	Y315S-6	75
GMZ(D)150-32-400	240 400 480	39.3 36.8 34	980	5	63 75 73	Y315S-6	75
GMZ(D)150-40-300	180 300 360	43 40 36	980	4.3	52 66 66	Y315M-6	90

型号	流量（m3/h）	扬程（m）	转速（r/min）	必须汽蚀余量（m）	效率（%）	配套电机
型号	流量（m3/h）	扬程（m）	转速（r/min）	必须汽蚀余量（m）	效率（%）	型号	功率kw
GMZ(D)150-45-500	300 500 600	56.7 53 19.3	980	5	52 63 30	Y315M1-6	160
GMZ(D)150-47-240	120 240 300	49.3 48.9 47.7	980	4	33.3 53.3 58	Y315M-6	90
GMZ(D)150-58-320	210 330 390	61.1 59.2 57.7	980	4.8	47 59 62.2	Y315L2-6	132
GMZ(D)150-60-450	225 450 540	64 61.5 58.7	980	5	62 75.8 76.6	Y315M1-6	160
GMZ(D)150-75-350	240 350 420	74 75 73	980	4.8	38 48 52	Y315M1-6	185
GMZ(D)150-85-530	340 542 640	83 80 77	988	5	44 54 56	Y400-5-6	280
GMZ(D)150-90-400	240 400 480	94 90 86	1480	5.2	56 65 64	Y355M2-4	250
GMZ(D)150-100-300	180 300 360	103 104 103	980	4.5	36 50 54	Y400-4-6	250
GMZ(D)150-120-390	330 390 450	119 118.2 100.4	1480	5	49 53.3 50	Y355-4-4	280
GMZ(D)200-70-550	300 550 600	74 72 70	980	5	45 62 63	Y355L1-6	220
GMZ(D)200-70-850	500 850 1020	74 70 63	987	5	51 60 60	Y400-6-6	315
GMZ(D)250-14-800	480 800 960	16 14 12	730	5	64 73 74	Y315S-8	55
GMZ(D)250-32-1220	730 1220 1460	37 32 27	988	5.5	63 73 73.5	Y400-3-6	220
GMZ(D)250-55-1100	640 1120 1360	59.7 56.2 51.3	987	5.5	59 71 69	Y450-7-8	315
GMZ(D)250-110-1100	660 1100 1320	116 110 100	990	5.5	55 65 63	Y500-6-6	630
GMZ(D)300-22-2100	1260 2100 2520	25 22 21	730	6	54 65 66	Y450-7-8	315
GMZ(D)300-25-1800	1080 1800 2160	27 25 23	730	5.8	51 60 60	Y400-8-8	250
