最大流量：20～180m3/h 扬　　程：8～20m 功　　率：1.5～22KW
NL型污水泥浆泵性能特点
　　本泵系单级单吸立式离心泵，流体沿泵轴的轴线成70°方向流出，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、
电动机等。蜗壳、泵座、电机座、叶轮螺母是生铁铸造，耐磨性、耐腐蚀性较好，加工工艺方便。
　　叶轮为三片单圆弦弯叶，选用半封闭叶轮，并采用可锻铸铁所以强度高，耐腐蚀；加工方便，通过性好，效率高。
　　为了减轻重量和少车削量，泵轴是优质碳素钢冷拉圆钢制造。
　　泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿命。
　　本泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需引水，旋转方向应从电机尾部看是顺
时针方向工作。
　　总机长度备有各种规格，以便使用单位根据用途因地制宜地选用。
用　　途
　　1、在农村主要用作河泥，粪便、河水，浆饲料的吸送浇洒，代替肩挑人担，并作排涝、抗旱之用，亦可进行车浜头，上河泥等积肥生产。还可作农村简易流动消防水泵。
　　2、可用市政、化工、印染、医药、造船、铸造、食品等行业抽吸浓稠液、污浊液、糊状体、流砂及城市河道的流动污泥等亦可用作每矿排除含有泥块小砾石的流体。
　　3、若与高压水泵、水枪配合，组成水利机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，地下工程。
　　4、养鱼用带水清塘、鱼塘增氧等。

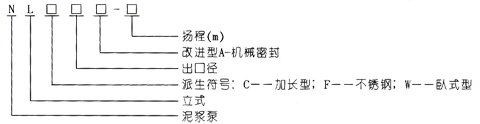

型号意义

NL型污水泥浆泵性能参数

型号	转速 (r/min)	流量 (m3/h)	扬程 (m)	效率 (%)	电机功率 (KW)	全机泵重 (kg)	立式泵全长 (mm)
NL50-8	1430	20-30	8-9	42	1.5	63	1310
NL50A-8	1430	20-30	8-9	42	1.5	63	1310
NL50-12	1430	25-38	12-14	41	3	80	1310
NL50A-12	1430	25-38	12-14	41	3	80	1310
NL65-16	1430	50-60	15-18	42	5.5	152	1430
NL65A-16	1430	50-60	15-18	42	5.5	152	1430
NL76-9	1430	50-70	9-10	59	3	80	1330
NL76A-9	1430	50-70	9-10	59	3	80	1330
NL80-12	1430	80-120	11-13	56	7.5	145	1430
NL80A-12	1430	80-120	11-13	56	7.5	145	1430
NL100-16	1430	80-100	15-17	61	15	270	1510
NL100A-16	1430	80-100	15-17	61	15	270	1510
NL150-12	1430	100-150	11-13	66	18.5	350	1690
NL150A-12	1430	100-150	11-13	66	18.5	350	1690
NL150-16	1430	120-180	15-20	65	22	390	1690
NL150A-16	1430	120-180	15-20	65	22	390	1690

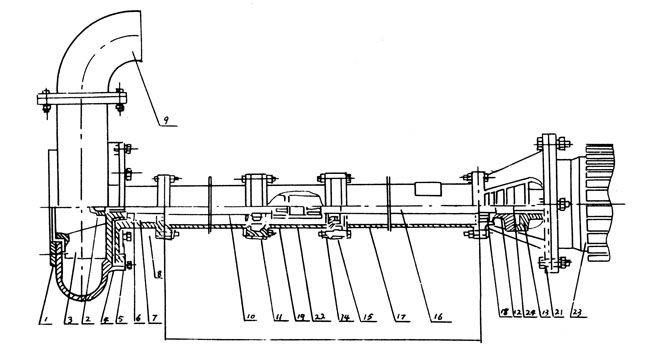

NL型污水泥浆泵安装尺寸

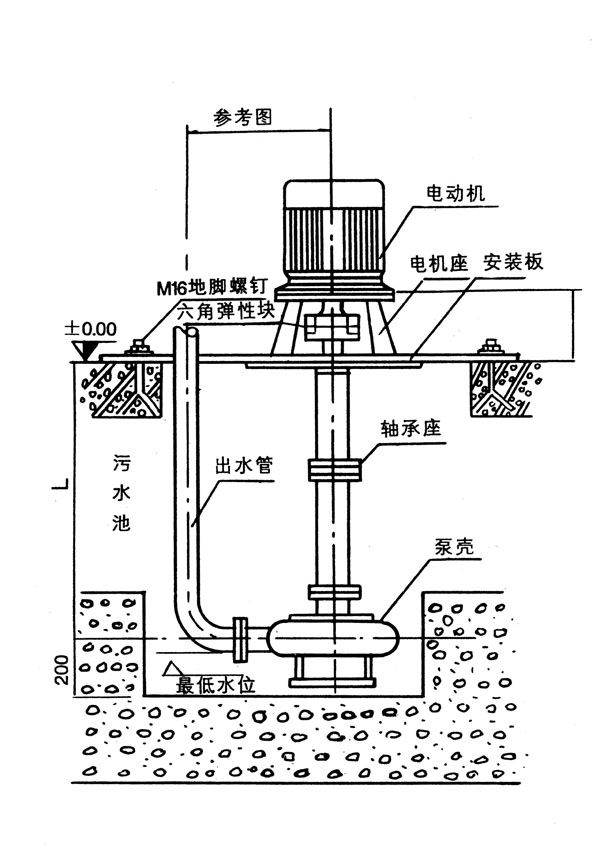

NL型污水泥浆泵安装示意图
